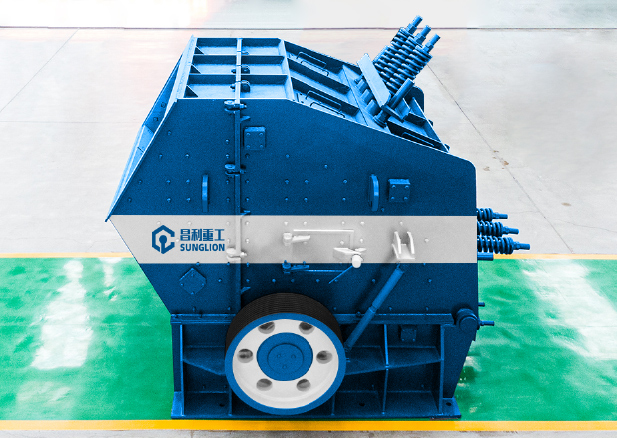

PF反击式破碎机

PF反击式破碎机是我公司在吸收先进技术，结合国内砂石行业工矿研发的一款反击式破碎机。特别的结构设计，先进的制造工艺，广泛应用于破碎各种软、中、硬矿石，能够在初级破碎和二级破碎中进行粗碎、中碎、细碎。主要用于矿山、建筑、化工、水泥、冶金等行业。广泛应用于各种矿石破碎、铁路、高速公路和建筑行业人工砂石料的生产。

适用物料：花岗岩、石灰石、混凝土、生石灰、石膏、熟石灰等物料。

破碎比大

生产效率高

安全稳定

综合效益高

易操作维护

成品粒型好

设备简介

PF系列反击式破碎机是昌利重工总结客户实际使用现场反馈和多年的生产经验研发设计的一种新型的破碎设备，是我公司在吸引国内外技术，结合国内砂石行业的具体条件研制的一款新型反击式破碎机，它采用新的制造工艺，特别的结构设计，加工成品呈立方体，无张力和裂缝，粒型相当好，能破碎进料粒度不超过300-700mm、抗压强度不超过350MPa的各种粗、中、细物料（花岗岩、石灰石、混凝土等），其排料粒度大小可以调节，破碎规格多样化。

性能优势

破碎比大粒形均匀

生产效率高!

① 进料口大、破碎腔高，采用重型转子，并进行有限元受力分析，转动惯量更大，使设备具有更大的破碎比，提高了设备的破碎能力；
② 反击板与板锤间隙可灵活调节，通过对研磨腔的设计，可控制出料粒度，且颗粒形状好，石粉含量低。

机体结构简单稳定可靠

缩短回本周期!

① 产品通用性强，两腔破碎设备在不更换其他零部件的基础上，增加研磨架，即可变为三腔破碎设备，减少用户二次投资；
② 衬板标准化设计，互换性强，减少用户备件种类和库存，从而降低客户投资。

使用寿命更长降低生产成本

液压启盖更换更简便!

① 实用件采用高铬材料与实用材质复合浇注而成，经过严格的热处理，使其具有良好的抗冲击和实用性能，从而延长设备以及实用件的使用寿命；
② 反击破在机架两侧装有相同的两套液压翻盖装置，可以方便用户轻松打开机架，更换零部件。板锤锁紧装置，使板锤更换更加简单、方便、快捷。

出色的加工装配工艺

过载、过铁保护装置使设备运行更平稳!

① 转子装配前需做静、动平衡试验，主轴采用出色锻件进行精加工，采用了的胀套涨紧连接方式，使设备运转更可靠；
② 优化了过载和过铁保护装置，当反击破超过其自身载荷时，该装置可以及时调节反击板与出料口间隙，防止设备因过载造成停机。

工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

性能参数

多种型号可选，总有一种适合您

型号	转子尺寸(mm)	进料口尺寸(mm)	最大进料尺寸(mm)	处理能力(t/h)	电动机功率(kw)	外形尺寸(mm)
PF-1820	Φ1800×2000	1620×2040	800	550-800	630-710	4471×3250×4008
PF-1620	Φ1612×2000	1315×2040	700	400-600	500	4236×3572×3735
PF-1520	Φ1512×2000	1315×2040	700	350-450	400-450	4138×3422×3649
PF-1320	Φ1320×2000	900×2030	500	160-350	260-300	3320×3218×2613
PF-1318	Φ1320×1500	880×2000	350	150-260	220-260	3100×3210×2613
PF-1315	Φ1320×1500	860×1520	350	120-250	180-220	3100×2800×3160
PF-1214	Φ1250×1400	400×1430	300	90-180	132-160	2850×2400×2900
PF-1210	Φ1250×1050	400×1080	300	70-130	110-132	2800×2150×2900
PF-1010	Φ1035×1050	400×1080	300	50-90	55-75	2650×2150×2900
PF-1007	Φ1000×700	400×730	250	15-60	37-55	2440×1580×2672
